Rynek sieci przemysłowych szybko powiększa się a wśród protokołów będących na czele w tym obszarze znajduje się EtherNet/IP. Obserwując ten trend, Weintek dodał wsparcie dla protokołu EtherNet/IP dla swojego adaptera zdalnych We/Wy, iR-ETN. Zaspokaja ono zapotrzebowanie rynku na zdalne moduły We/Wy, które obsługują EtherNet/IP.
Tryby komunikacyjne EtherNet/IP
EtherNet/IP dostarcza 2 tryby komunikacji, aby sprostać różnym wymaganiom.
| Tryb | Niejawna komunikacja | Jawna komunikacja |
|---|---|---|
| Protokół warstwy transportowej | UDP | TCP |
| Tryb wymiany | Cykliczna wymiana danych | Niecykliczna wymiana danych, dane są przesyłane za pomocą poleceń |
| Rodzaj danych, którego dotyczy | Dane których wymiana ma wysoki priorytet | Dane PLC dostępne z konfiguracji parametrów hosta |
| Architektura | Skaner: urządzenie nawiązujące połączenie (PLC) | Komputer hosta jest klientem |
| Adapter: urządzenie udostępnia dane (iR-ETN) | iR-ETN jest serwerem |

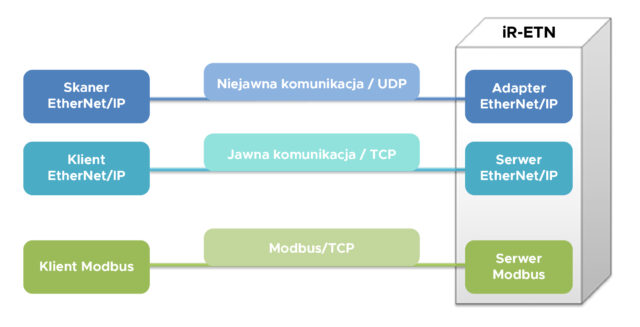

iR-ETN nie tylko wspiera oba wspomniane wyżej tryby EtherNet/IP, ale równocześnie utrzymuje wsparcie Modbus-TCP ( dla którego iR-ETN został pierwotnie stworzony), jak pokazano na poniższym rysunku.
Dwa porty Ethernet
iR-ETN wyposażony jest w dwa porty Ethernet, który nie tylko dają możliwość tworzenia połączeń w topologii gwiazdy, ale umożliwiają również bezpośrednie łączenie modułów iR-ETN w szereg, w celu utworzenia topologii liniowej EtherNet/IP, eliminując przy tym potrzebę stosowania switch’y i hubów, zapewniając przez to minimalizacje kosztów.
EasyRemote IO – EDS Builder
Każde urządzenie EtherNet/IP potrzebuje standaryzowanego pliku opisu urządzenia (EDS). Oprogramowanie EasyRemote IO pozwala na wygenerowanie pliku EDS zawierającego aktualną konfiguracje sprzętową podłączonych do iR-ETN modułów rozszerzeń, poprzez wykonanie operacji „Eksport pliku EDS EtherNet/IP”. Skaner EtherNet/IP może importować tak uzyskany plik, pozwalając użytkownikowi na szybkie zakończenie konfiguracji sieci.
Informacje o wersji
Użytkownicy iR-ETN z łatwością mogą zaktualizować oprogramowanie do poniższych wersji, tak aby iR-ETN zaczął wspierać protokoły komunikacyjne Modbus TCP oraz EtherNet/IP.
Produkty spełniające wymagania: iR-ETN V1.0.3.0
Odpowiednie oprogramowanie: EasyRemoteIO V1.3.2.0 lub nowsza
